Inkscape, LightBurn
&
Machine Laser
Les deux logiciels au cœur de la conception et du pilotage de la machine laser
Inkscape est le logiciel libre de référence pour créer des fichiers vectoriels au format SVG. C'est ici que naissent tous les designs : motifs, illustrations, textes et gabarits de découpe.
Chaque forme est définie mathématiquement, ce qui garantit une netteté parfaite quelle que soit la taille d'impression ou de découpe. Inkscape est la table à dessin numérique de l'atelier.
- Dessin de contours de découpe et zones de gravure
- Création de typographies et textes personnalisés
- Vectorisation d'images pour gravures détaillées
- Gestion des calques (coupes, gravures, marquages)
- Export SVG/DXF compatible avec les machines laser
- Bibliothèques de polices et motifs décoratifs

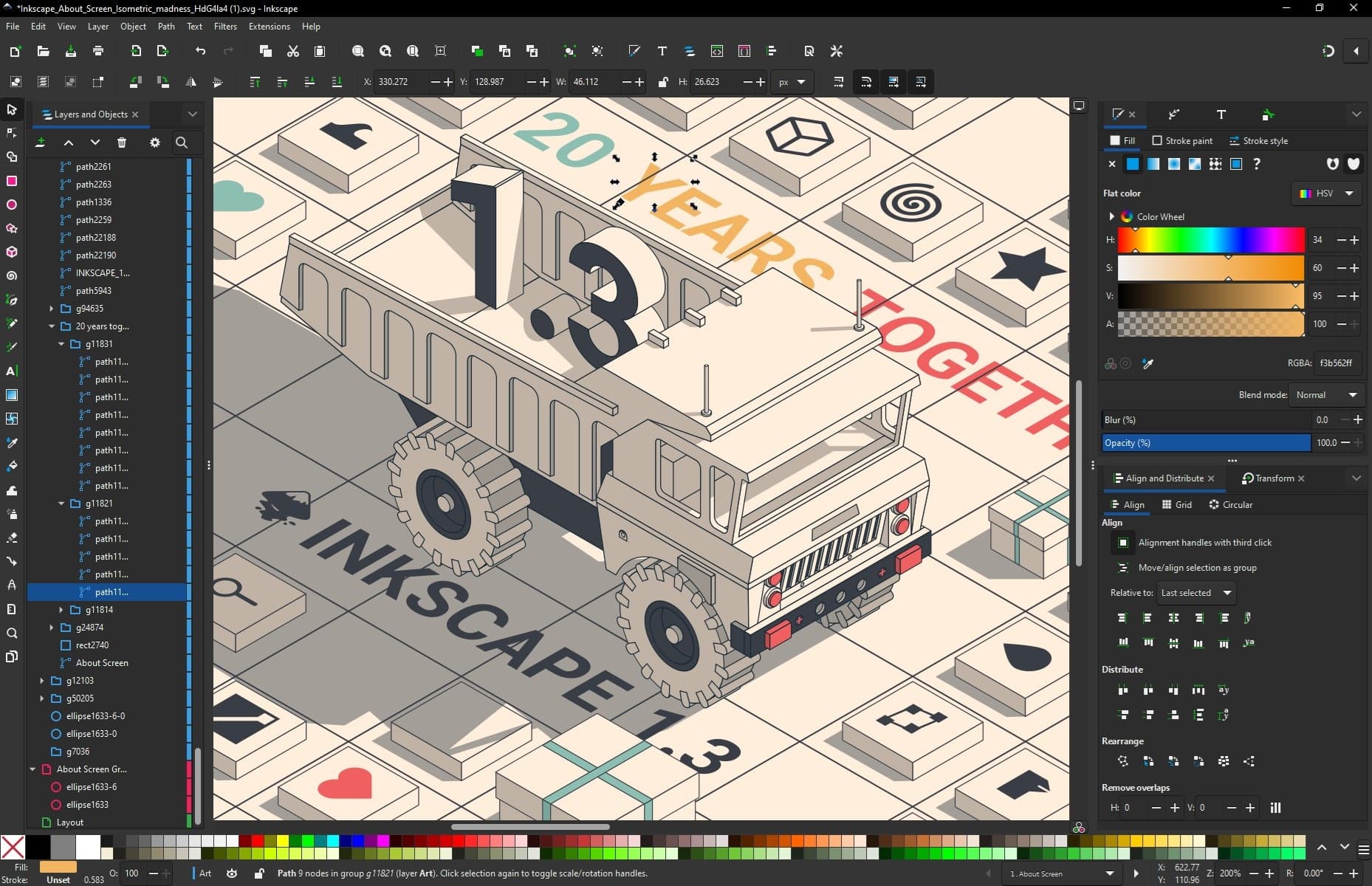

Interface d'Inkscape
LightBurn est le cerveau qui relie le dessin à la machine. Il importe les fichiers créés sous Inkscape et permet de configurer chaque opération laser indépendamment.
C'est dans LightBurn que l'on distingue ce qui sera gravé (scan), découpé (ligne) ou simplement marqué. La prévisualisation permet de valider le placement exact avant toute découpe.
- Importation des fichiers SVG, DXF, AI, PDF
- Paramétrage par couche : vitesse, puissance, passes
- Prévisualisation en temps réel sur le plan de travail
- Profils de matériaux sauvegardables par essence
- Gestion de l'ordre d'exécution (gravure avant coupe)
- Connexion directe USB/Ethernet à la machine laser

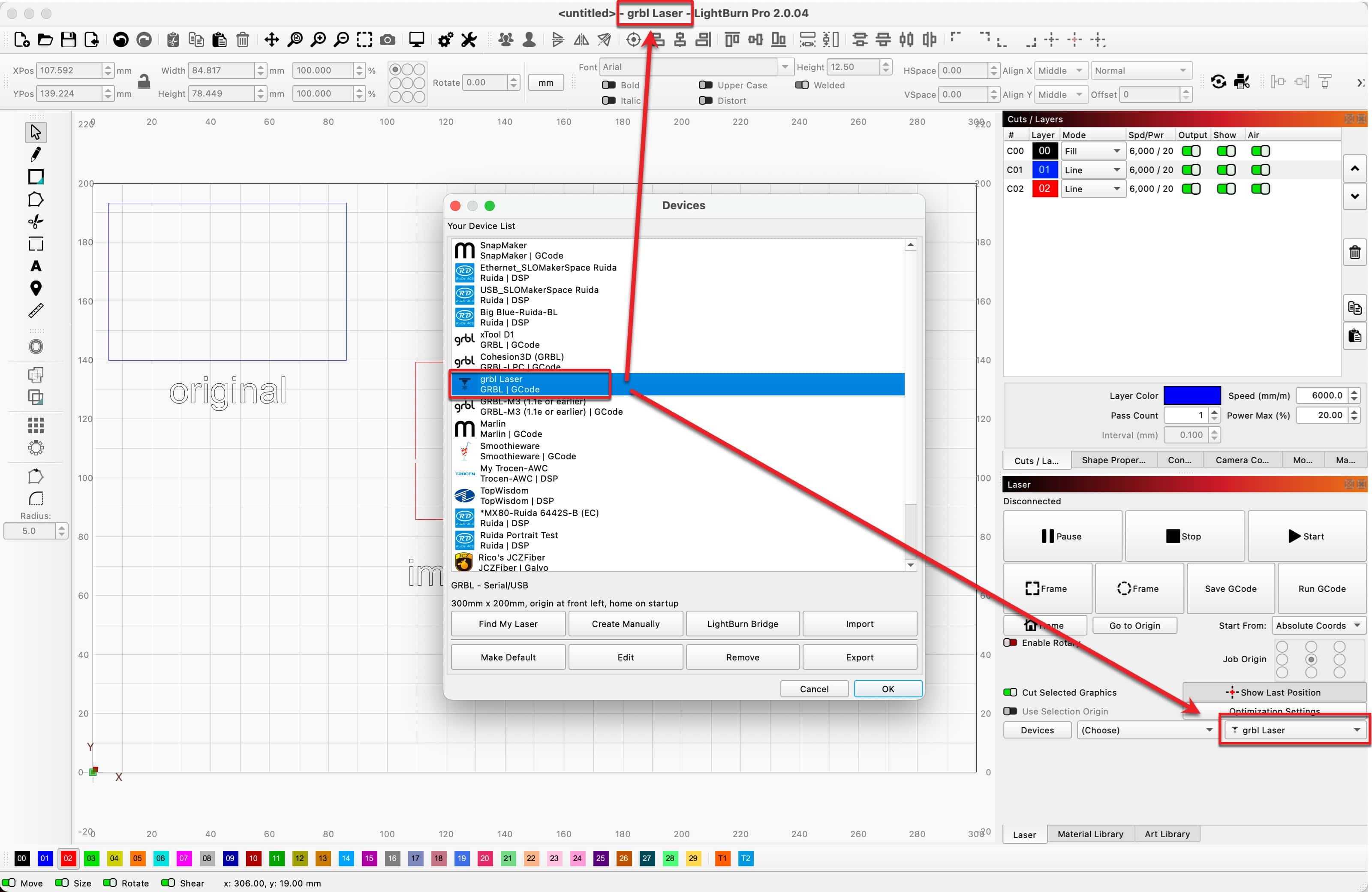

Interface de LightBurn
Le graveur à diode est la machine de prédilection pour les travaux sur bois. Compact et directement compatible LightBurn, il constitue le cœur de la production artisanale pour tous les projets en bois, contreplaqué et cuir.
Son faisceau bleu (450 nm) est très bien absorbé par les matières organiques, ce qui lui confère une excellente efficacité sur les essences claires comme le bouleau ou le peuplier, avec un contraste de gravure net et profond.
- Gravure photo-réaliste sur bois et contreplaqué
- Découpe propre jusqu'à 8 mm en plusieurs passes
- Cadre ouvert pour accueillir les grandes pièces
- Pilotage direct via LightBurn (USB / Wi-Fi)
- Modules de puissance interchangeables selon le projet
- Idéal pour la production artisanale en série

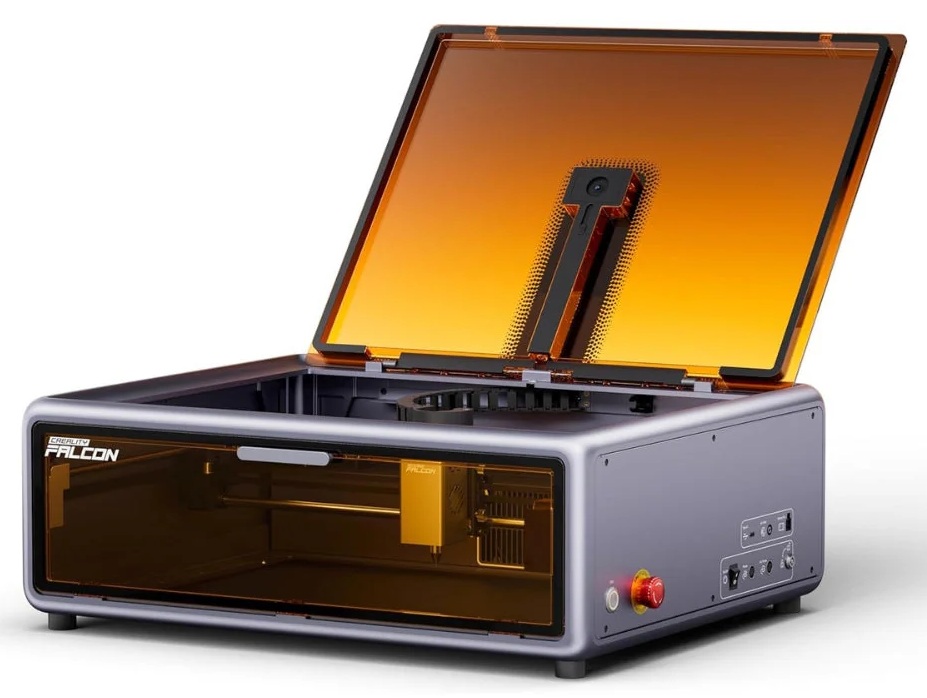

Machine de gravure laser
FLUX DE TRAVAIL — DE L'IDÉE À LA PIÈCE FINIE
Conseils de conception
Fournissez vos fichiers en SVG ou PDF vectoriel. Les images JPEG ou PNG seront vectorisées avant gravure, ce qui peut altérer les détails très fins.
Pour la découpe, les traits doivent être définis en couleur "cut" et avoir une épaisseur de 0,01mm (hairline). Les zones pleines de couleur seront interprétées comme gravures.
Convertissez vos textes en courbes (objets) avant l'export pour éviter les problèmes de polices. Les caractères fins sous 5mm peuvent manquer de lisibilité.
Pour les gravures photo-réalistes, une résolution de 300 DPI est recommandée. Au-delà, le gain visuel est imperceptible mais le temps de gravure s'allonge considérablement.
Le sens du grain influe sur le rendu de la gravure. Pensez à indiquer si vous avez une préférence : le bois se grave plus profondément dans le sens des fibres.
Sur les découpes complexes, des "ponts" maintiennent les pièces en place pendant la coupe. Ils sont retirés et poncés après — précisez si vous souhaitez les éviter.
